Ciò è una macchina progettata speciale che ha 16 o 22 fusi per installare 4 massimi hanno visto le taglierine su ciascuno del fuso per elaborare la fodera scanalata del pozzo di petrolio. Questi prodotti della fresatrice hanno scanalato le fodere con le scanalature diritte sull'intelaiatura o la gamma tubolare fino a 7 pollici di diametro e di lunghezza fino a 46 piedi.
Scatola del fuso | Tubo OD | Φ60-φ177.8mm |
Numero del fuso | 22 | |
Distanza concentrare del fuso | 152.4mm | |
Diametro massimo della fresa | φ75mm | |
Ha visto la quantità della taglierina su un fuso | 1-4 | |
Larghezza di scanalatura diritta | 0.3-3mm | |
Velocità di rotazione del fuso | 100-800r/min | |
Potere del motore principale | 2×11Kw | |
Fuso su e giù il colpo | 200mm | |
Coppia di torsione di potere del servomotore di asse di Z | 2X1.5Kw/4.77Nm | |
Velocità commovente massima di asse di Z | 2000mm/min | |
Accuratezza di asse di Z | 0.5mm/r | |
Sistema di posizionamento di indice di rotazione del tubo | Un potere/coppia di torsione del servomotore di asse | 1KW/4.77Nm |
Una velocità di rotazione massima di asse | 20R/Min | |
Un'accuratezza di rotazione di asse | 6.279degree/r | |
Potere del servomotore dell'ascissa | 1KW/4.77Nm | |
Velocità di rotazione massima dell'ascissa | 8000mm/min | |
Accuratezza massima di rotazione dell'ascissa | 11.3mm/r | |
Lunghezza della ferrovia | 14000mm | |
Colpo commovente del tubo | 12000mm | |
Sistema pneumatico | Pressione appiattita dell'aria | >0.5Mpa |
Sistema di raffreddamento | Raffreddamento | liquido refrigerante liquido |
Taglio del flusso composto della pompa | 200L/min | |
Taglio del potere composto della pompa | 2×0.45kW | |
Sistema elettrico | Regolatore | SpA |
Numero di asse di CNC | 4 | |
Potere totale | 32kW | |
Dimensione corporea a macchina | L x W x H (millimetri) | 4300x1800x2550 |
Lunghezza della ferrovia del sistema dell'alimentatore del tubo | 12000mm | |
Peso lordo | 14ton approssimativo |

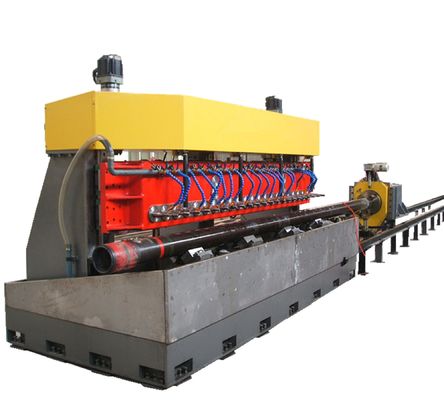

La macchina scanalatrice della metropolitana di CNC con 4 ha visto la taglierina ogni fuso
Fodera scanalata che lavora dalla macchina scanalatrice del tubo di CNC
Codice di ordine | PSM-220 |
Imballaggio | N/A |
Dimensione dell'imballaggio | N/A |
Peso dell'imballaggio | 14000Kg |
Termine di consegna | 70 giorni dopo il pagamento |
