Macchina scanalatrice ad alta velocità del tubo del nastro con qualsiasi scanalature diritte sull'intelaiatura
  • Macchina scanalatrice ad alta velocità del tubo del nastro con qualsiasi scanalature diritte sull'intelaiatura
Macchina scanalatrice ad alta velocità del tubo del nastro con qualsiasi scanalature diritte sull'intelaiatura

Macchina scanalatrice ad alta velocità del tubo del nastro con qualsiasi scanalature diritte sull'intelaiatura

Luogo di origine La CINA
Marca Hyzont / SUNWAY
Numero di modello PSM-220
Dettagli del prodotto
Nome:
Il CNC scanalato della fodera ha visto la tagliatrice (macchina scanalatrice del tubo di CNC)
modello:
PSM-220
Applicazione:
Fabbricazione scanalata della fodera del pozzo di petrolio o del pozzo d'acqua
Metropolitana OD:
Φ60-Φ177.8mm
spessore della parete:
1-12mm
Fuso:
22 o 16
Larghezza di scanalature:
0.3-3mm
Massimo il diametro della lama per sega:
76mm
Evidenziare:

macchina scanalatrice automatica

,

macchina per perforare del tubo

Termini di trasporto & di pagamento
Quantità di ordine minimo
1set
Prezzo
negotiable
Imballaggi particolari
caso di legno
Tempi di consegna
50-70mdays
Termini di pagamento
L/C, T/T
Descrizione di prodotto

Perforatore scanalato 7" di CNC della macchina scanalatrice del tubo della fodera tubo ed intelaiatura del oill

Modello: PSM-220

Applicazione


La macchina scanalata del mulino della fodera ha 16 o 22 fusi per installare 4 massimi hanno visto le taglierine su ciascuno del fuso per elaborare il tubo o l'intelaiatura di olio per finire l'elaborazione scanalata della fodera.
Questi prodotti della fresatrice hanno scanalato le fodere con le scanalature diritte sull'intelaiatura o la gamma tubolare fino a 7 pollici di diametro e di lunghezza fino a 46 piedi.

  • L'api ha scanalato il taglio della fodera.
  • Il pozzo d'acqua ha scanalato la perforazione della fodera
  • La fodera scanalata il taglio della lama per sega

Caratteristiche

  • Convogli l'indice di rotazione ed il sistema di posizionamento giudica i tubi costanti e diritto
  • 4 volte più velocemente del taglio del laser
  • Nessun effetto di calore sulle scanalature
  • Ammonti a 22 considerevoli avanzamenti dei fusi nell'efficienza di taglio
  • Di facile impiego controllato da computer
  • Con o senza il sistema feetding del tubo riduca l'iniziale investent
  • Personalizzabile sulla dimensione dell'intelaiatura o del tubo

Specificazione

Scatola del fuso Tubo OD Φ60-φ177.8mm
Numero del fuso 22
Distanza concentrare del fuso 152.4mm
Diametro massimo della fresa φ75mm
Ha visto la quantità della taglierina su un fuso 1-4
Larghezza di scanalatura diritta 0.3-3mm
Velocità di rotazione del fuso 100-800r/min
Potere del motore principale 2×11Kw
Fuso su e giù il colpo 200mm
Coppia di torsione di potere del servomotore di asse di Z 2X1.5Kw/4.77Nm
Velocità commovente massima di asse di Z 2000mm/min
Accuratezza di asse di Z 0.5mm/r
Sistema di posizionamento di indice di rotazione del tubo Un potere/coppia di torsione del servomotore di asse 1KW/4.77Nm
Una velocità di rotazione massima di asse 20R/Min
Un'accuratezza di rotazione di asse 6.279degree/r
Potere del servomotore dell'ascissa 1KW/4.77Nm
Velocità di rotazione massima dell'ascissa 8000mm/min
Accuratezza massima di rotazione dell'ascissa 11.3mm/r
Lunghezza della ferrovia 14000mm
Colpo commovente del tubo 12000mm
Sistema pneumatico Pressione appiattita dell'aria >0.5Mpa
Sistema di raffreddamento Raffreddamento liquido refrigerante liquido
Taglio del flusso composto della pompa 200L/min
Taglio del potere composto della pompa 2×0.45kW
Sistema elettrico Regolatore SpA
Numero di asse di CNC 4
Potere totale 32kW
Dimensione corporea a macchina L x W x H (millimetri) 4300x1800x2550
Lunghezza della ferrovia del sistema dell'alimentatore del tubo 12000mm
Peso lordo 14ton approssimativo

Immagini dettagliate

Macchina scanalatrice ad alta velocità del tubo del nastro con qualsiasi scanalature diritte sull'intelaiatura 0

Dimostrazione della macchina scanalatrice della metropolitana di CNC

Macchina scanalatrice ad alta velocità del tubo del nastro con qualsiasi scanalature diritte sull'intelaiatura 1

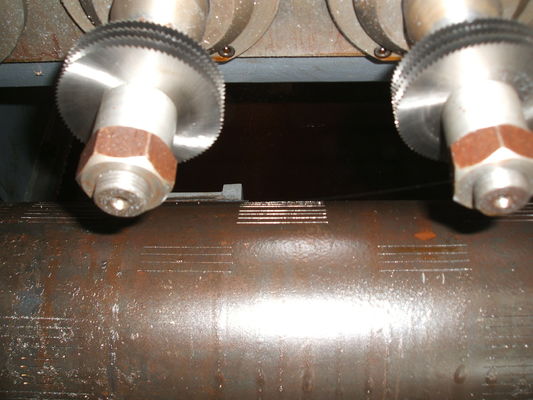

Fodera scanalata che lavora dalla macchina scanalatrice del tubo di CNC

Informazioni di ordine

Codice di ordine PSM-220
Imballaggio N/A
Dimensione dell'imballaggio N/A
Peso dell'imballaggio 14000Kg
Termine di consegna 70 giorni dopo il pagamento



Collegamento della macchina scanalatrice PSM-220 Youtube del tubo di CNC video:

https://www.youtube.com/watch?v=sm_vTdOgPBU
