Taglia-tubi del plasma di CNC del letto del rullo con l'alimentazione del plasma di 200
Dettagli del prodotto
| Nome: | Tagliatrice del plasma di profilo del tubo di CNC | modello: | CNCXG-1000V |
|---|---|---|---|
| Applicazione: | Il CNC convoglia il taglio del plasma di profilo per taglio del contenitore a pressione o della stru | Tubo OD: | 200-1000mm |
| spessore della parete: | acciaio al carbonio di 1-30mm (taglio del plasma) | Segmento di tubo: | 12000mm |
| Regolatore: | una finestra di 5 assi ha basato il regolatore di CNC | Modello di alimentazione del plasma: | 200 |
| Evidenziare |
taglia-tubi di CNC,taglierina di tubo di CNC,200 Plasma Powered |
||
Descrizione di prodotto
Macchina Taglierina CNC per Profili Tubolari a Rulli con 200
Modello: CNCXG1000-V
Applicazione:
Questa macchina è stata progettata come macchina automatica per il taglio al plasma di profili tubolari per rendere l'utente più efficiente che affronta lavori di taglio complessi di tubi nell'edilizia di tralicci.
Grazie alla scheda di movimento multi-asse e al controller dello schermo della torcia, questa macchina è facile da usare per gli operai sul campo. Questa macchina per il taglio al plasma di tubi è stata ampiamente applicata in
Edilizia di tralicci
- Costruzione di recipienti a pressione
- Fabbricazione di tubazioni chimiche
- Produzione di oleodotti
- Taglio di tubi per strutture in acciaio
- Taglio di fori per tralicci
Caratteristiche
- Sistema CNC professionale canadese per l'ottimizzazione dei tubi, con versione AutoCAD della progettazione ingegneristica può generare direttamente codice G.
- Supporta la divisione del tubo / immagine / sostituzione sinistra e destra e altre funzioni di ottimizzazione del tubo.
- Supporta il collegamento senza interruzioni del software TEKLA, genera codice di lavorazione CNC.
- Adotta la struttura di sollevamento dell'albero, la caratteristica principale è che il centro del mandrino è flottante e regolabile, adotta il metodo del tubo non si muove mentre il mandrino galleggia, migliorando notevolmente il taglio di grandi diametri.
- Corpo a rulli, può trasportare automaticamente il tubo da tagliare.
Specifiche
|
Diametro del tubo |
Φ200－Φ1000mm |
|
Lunghezza guida torcia (lunghezza tubo) |
≤12000mm |
|
Modello di taglio |
Fiamma |
|
Spessore di taglio al plasma |
1-32mm |
|
Modello plasma |
200 |
|
Spessore di taglio a fiamma |
6-40mm |
|
Sensore di altezza fotoelettrico |
Velocità di risposta 0,1 sec |
|
Sistema di controllo |
Software di taglio profili tubolari |
|
Input dati |
Input dati tramite schermo torcia |
|
Capacità di carico massima |
15000Kg |
|
Mandrino per tubi |
Mandrino concentrico a 3 griffe |
|
Angolo massimo di smusso a fiamma |
±60° |
|
Angolo massimo di smusso al plasma |
±45° |
|
Velocità di taglio a fiamma |
50mm/min -800mm/min |
|
Velocità di taglio al plasma |
100mm/min-4000mm/min |
|
Errore di movimento |
≤0,2mm /1000mm |
|
Errore di rotazione |
≤1° per 180° |
|
Velocità di rotazione del tubo |
0-10000mm/min |
Immagini dettagliate

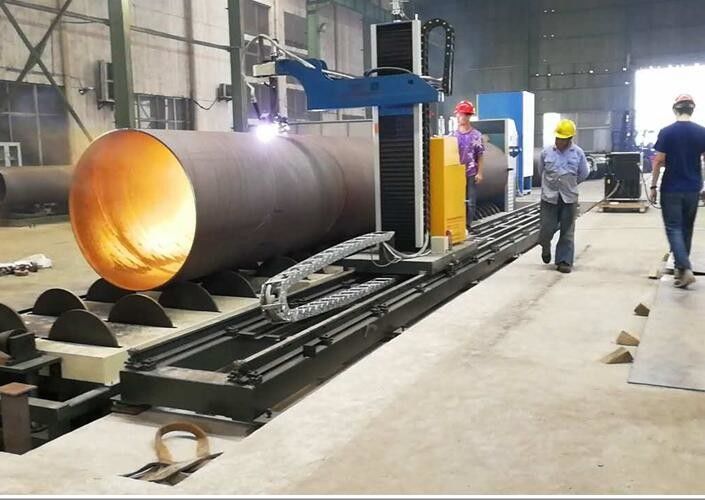

Completamento del lavoro della macchina per il taglio di profili tubolari CNC
Macchina per il taglio di profili tubolari CNC a 5 assi
Informazioni sull'ordine
| Codice ordine | CNCXG1000-V |
| Imballaggio | Cassa di legno e pallet |
| Dimensioni imballaggio | 2200*5200*2000mm |
| Peso imballaggio | 5000Kg |
| Tempi di consegna | 30 giorni dopo il pagamento |
