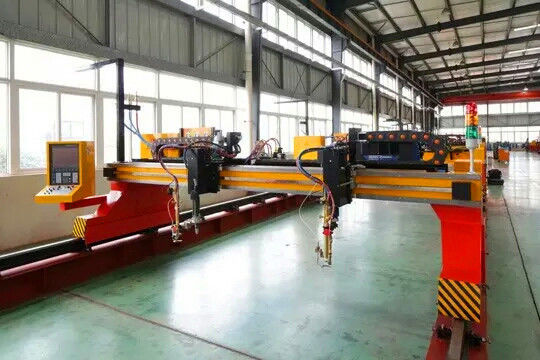

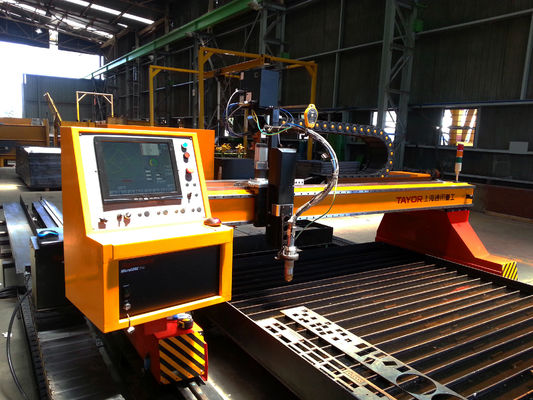

Doppia Tabella di taglio del plasma di CNC dell'azionamento con la taglierina del plasma 300 2 anni Warrantry
Dettagli del prodotto
| Nome: | Taglierina del plasma di CNC | modello: | CNCSG3000 |
|---|---|---|---|
| Area di taglio: | 2X6m | Spessore di taglio: | 6-120mm |
| Plasma che taglia Thicness: | 1-40mm | Alimentazione elettrica: | 220-440v |
| Modello del plasma: | 300 | ||
| Evidenziare |
plasma del router di CNC combinato,tagliatrice del plasma di CNC,Stable Gantry Plasma Drive |
||
Descrizione di prodotto
Collegare il controller TC alla macchina da taglio al plasma 300, garanzia di 2 anni per la macchina al plasma
Struttura del corpo macchina
Il design a trave cava in acciaio garantisce una buona dissipazione del calore senza deformazioni;
Il processo di tempra della struttura saldata a scatola garantisce eccellente rigidità e resistenza;
Doppio azionamentoadotta una struttura simmetrica.
Trasmissione
I movimenti di azionamento a cremagliera senza gioco garantiscono un funzionamento fluido della macchina ad alta velocità;
Riduttore: SEW, alta torsione in uscita, bassa rumorosità.
1 Marca: TAYOR
2 Modello: CNCSG3000
3 Specifiche
| N. | Descrizioni | Specifiche |
| 1 | Larghezza traccia (mm) | 2000 |
| Lunghezza rotaia (mm) | 6000 | |
| Area di taglio effettiva (mm) | 2000x6000 | |
| Azionamento | Motore servo AC Panasonic asse Y *2 set | |
| Motore servo AC Panasonic asse X *1 set | ||
| Velocità massima di traslazione | 12000 mm/min | |
| 2 | Stazione di movimento torcia |
Totale tre stazioni di movimento da 2 set Stazione 1: Torcia ossitaglio Stazione 2: Supporto torcia al plasma |
| 3 | Torcia a fiamma |
Spessore di taglio 5-120mm Velocità di taglio: 50-800 m/min |
| 4 | Numero torcia da taglio al plasma | torcia dritta |
| Sensore di altezza torcia al plasma | THC | |
| 5 | Supporto torcia anticollisione | TAYOR*1 set |
| Velocità di taglio al plasma | 50-4000 mm/min | |
| 6 | Modello sorgente plasma | 300/CoreTM |
| 7 | Connessione T | |
| 8 | Software di nidificazione | FASTCAM Australia (Ver. professionale) |
| 9 | PLC | Delta* 1 set Taiwan |
| Componenti elettrici | Schneider | |
| Cavi | Cavo conforme CE | |
| 10 | Tavolo con vasca d'acqua | Autocostruito dall'utente |
4 Precisione
| Precisione di posizionamento | ±0,5 mm/10000 mm |
| Ripetibilità | ≤±0,1 mm |
| Errore impostazione velocità | ≤±5% |
| Precisione THC | ≤±0,5 mm |
| Errore lunghezza lato (mm) | ±0,5 mm |
| Errore ritorno punto base | ±0,4 mm |
| Errore punto di intersezione | ±0,5 mm |
| Errore linea avanti-indietro | ±0,2 mm |
5 Condizioni di lavoro
|
Alimentazione
Temperatura Umidità Ambiente |
Macchina: 220v±10%; 50Hz~60Hz (Personalizzato) Sistema plasma: 3×380v±10%; 50Hz~60Hz (Personalizzato) -10℃-50℃ <90% /Nessuna condensazione Ventilato, nessuna forte vibrazione |
| Tipo/Qualità gas taglio ossitaglio |
Ossigeno: 0,5-0,8 MPa Purezza: 99,5%; Flusso: 1,0 M3/Min Gas combustibile: Propano o Acetilene Pressione: 0,05-0,1 MPa |
| Gas di processo taglio plasma |
Gas plasma Aria, O2, N2 Gas di schermatura Aria, N2 Pressione gas di alimentazione 6,2 ± 0,7 bar (90 ± 10 psig) |
