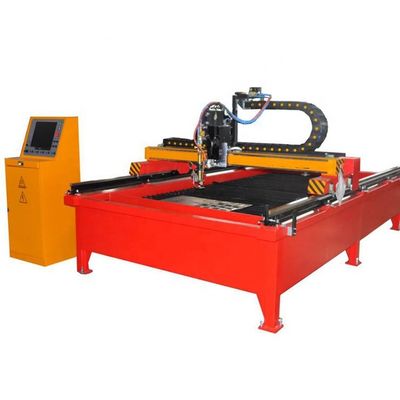

Doppio tipo taglierina della Tabella dell'azionamento del plasma di CNC di 1500*3000mm
Dettagli del prodotto
| nome: | taglierina del plasma di CNC di 1500*3000mm | tipo: | Tipo della Tabella |
|---|---|---|---|
| modello: | CNCTG-3015 | certification: | CE |
| Evidenziare |
CNCTG-3015 Tagliatore di plasma da tavolo,1500 x 3000 mm doppio azionamento,Taglio accurato dei tavoli |
||
Descrizione di prodotto
Specifiche Tecniche
1 Modello: Macchina per taglio al plasma tipo banco CNCTG1530
2 Componenti principali
|
Componenti Meccanici |
Tipo di guida longitudinale | Binario da 24 kg |
| Torcia per taglio al plasma | 1 set() | |
| Regolatore di altezza torcia al plasma | 1 set | |
| Dispositivo anticollisione torcia al plasma | 1 set | |
| Modello di azionamento | Doppio azionamento | |
| Tipo di alimentazione gas e tubi | Canalina portacavi | |
|
Componenti Elettronici |
Controller CNC | LKNC-3200 |
| Dispositivo anticollisione torcia al plasma | 1 set | |
| PLC | Delta (Marchio Taiwan) | |
| Componenti elettrici | Schneider (Marchio Francia) | |
| Sistema servomotore AC | Panasonic (Marchio Giappone) | |
| Riduttore | NEUGART (Marchio Germania) | |
| Software di programmazione e nidificazione | FASTCAM (Marchio Australia) | |
| Sorgente plasma | 105 | |
| Macchinari Ausiliari a carico dell'Acquirente | Stabilizzatore di tensione | Forniremo i dettagli dei requisiti |
| Compressore d'aria | ||
| Separatore olio-acqua |
3 Specifiche Principali
|
Parametro di base |
Larghezza di taglio effettiva | 1500 mm |
| Lunghezza di taglio effettiva | 3000 mm | |
| Spessore di taglio al plasma | 1-16 mm | |
| Velocità di taglio al plasma | 50-9000 mm/min | |
| Distanza di sollevamento torcia di taglio | 80 mm | |
| Velocità di marcia a vuoto | 0-12000 mm/min | |
| Errore di impostazione velocità | ≤±5% | |
| Precisione regolatore altezza torcia | ≤±1.0 mm | |
| Precisione linea longitudinale | ±0.2 mm/10 m | |
|
Test di precisione |
Precisione macchina completa (Soggetto al disegno corretto) Lato (Quattro lati) 1000 mm x 1000 mm Velocità di tracciatura, 500-800 mm/min |
A B C D |
| lunghezza di un lato | ±0.5 mm | |
| Errore diagonale |AD-BC| | ±0.5 mm | |
| Errore di ritorno al punto base | ±0.2 mm | |
| Errore punto di intersezione | ±0.5 mm | |
| Errore di marcia avanti-indietro di tracciatura | ±0.2 mm | |
| Sorgente di alimentazione al plasma | 105 | |
| Parte Plasma | Ciclo di lavoro | 100% |
| Corrente di uscita massima | 100A | |
| Potenza sorgente plasma | 20 kW | |
| Peso macchina | 3.2 tonnellate | |
| Altro Parametro | Velocità di accelerazione | ≥ 0.6 m/sec2 |
| Rumore | ≤80 db |
4 Requisiti di funzionamento:
|
Requisiti di base |
Tensione/frequenza alimentazione |
3 fasi×380 V±10%/50 Hz 1 fase×220 V±10%/50 Hz |
| Temperatura ambiente | -10 °C a 50 °C | |
| Umidità relativa | <90% senza condensa | |
| Ambiente circostante | Ventilato | |
|
Requisiti di taglio al plasma |
Aria compressa |
Secca, priva di olio; Flusso: 400 scfh Pressione: 8 bar |
HYZONT (SHANGHAI) INDUSTRIAL TECHNOLOGIES CO., LTD.
Indirizzo: Edificio 1, Corsia 99 Shenmei Road, Distretto di Pudong, Shanghai, Cina
Responsabile Vendite: Sig. Ricky
Cell: +86 131 20953 010 WhatsApp: +86 131 20953 010 WeChat: zgyricky
Email: plasmacut@aliyun.com ricky@hyzontweldcut.com ricky@hyzont.com
