Casa > prodotti > Macchina da taglio al plasma CNC >
Asse di AutoCAD 5 della tagliatrice di profilo del tubo di CNC del OD 630mm
  • Asse di AutoCAD 5 della tagliatrice di profilo del tubo di CNC del OD 630mm

Asse di AutoCAD 5 della tagliatrice di profilo del tubo di CNC del OD 630mm

Luogo di origine La CINA
Marca TAYOR
Certificazione CE
Numero di modello CNCXG-600
Dettagli del prodotto
NOME:
Tagliatrice del plasma di profilo del tubo di CNC
Modello:
CNCXG-600
Applicazione:
Il CNC convoglia il taglio del plasma di profilo per taglio del contenitore a pressione o della stru
Tubo OD:
50-630mm
spessore della parete:
acciaio al carbonio di 1-30mm (taglio del plasma)
Segmento di tubo:
6000mm
Regolatore:
una finestra di 5 assi ha basato il regolatore di CNC
Modello di alimentazione del plasma:
Hypertherm Powermax125
Evidenziare:

tagliatrice di profilo del tubo di CNC di 630mm

,

taglia-tubi del plasma di CNC di 5 assi

,

Tagliatrice portatile di profilo di CNC di AutoCAD

Termini di trasporto & di pagamento
Quantità di ordine minimo
1SET
Prezzo
Negotiation
Imballaggi particolari
caso di legno
Tempi di consegna
30 giorni dopo il pagamento
Termini di pagamento
L/C, T/T
Capacità di alimentazione
Insieme 30 un il mese
Descrizione di prodotto

Tagliatrice del plasma di profilo del tubo di CNC di OD50-630mm per la fabbricazione della struttura d'acciaio





Modello: CNCXG600-V





Applicazione:



Questa macchina è stata destinata come tagliatrice circolare automatica del plasma di profilo del tubo per prendere l'utente più efficiente che affrontando lavoro tagliato complicato della costruzione circolare della capriata del tubo.

Grazie al regolatore di schermo multiasse della carta e della torcia di moto, questa macchina è facili da operare per l'agricoltore. Questo taglio del plasma del tubo è stato macchina ampiamente applicata dentro

Costruzione della capriata

  • Costruzione del contenitore a pressione
  • Fabbricazione chimica della conduttura
  • Fabbricazione dell'oleodotto
  • Taglio del tubo della struttura d'acciaio





Caratteristiche



  • Circolazione controllata e libera multiasse per finire l'estremità del tubo o taglio smussato
  • 10" regolatore di touch screen con software appropriative
  • Programmazione offline
  • Compatibile con AutoCAD e Tekla
  • Fiamma e macchina ossitaglio del plasma per il tubo di acciaio inossidabile sottile e



Specificazione

Diametro del tubo Φ50-Φ630mm
Lunghezza della ferrovia della torcia (segmento di tubo) ≤12000mm
Taglio del modello Fiamma
Spessore di taglio del plasma 1-25mm
Modello del plasma Hypertherm Powermax105
Spessore di taglio alla fiamma 6-40mm
Sensore fotoelettrico di altezza 0,1 velocità di risposta di sec
Sistema di controllo profilo del tubo che taglia software
Immissione dei dati Dello schermo della torcia immissione dei dati
Capacità di Max Loading 4000Kg
Tubo Chuck Un mandrino concentrico di 3 mandibole
Angolo di smussatura massimo della fiamma ±60°
Angolo di smussatura massimo del plasma ±45°
Velocità di taglio alla fiamma 50mm/min -800mm/min
Velocità di taglio del plasma 100mm/min-4000mm/min
Errore commovente ≤0.2mm /1000mm
Errore di barra di rotazione ≤1° per 180°
Il tubo gira la velocità 0-10000mm/min



Immagini dettagliate

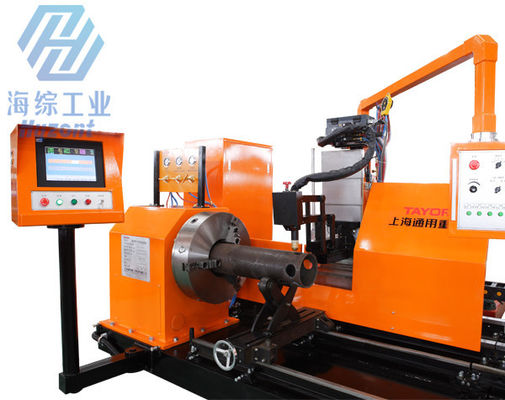

Asse di AutoCAD 5 della tagliatrice di profilo del tubo di CNC del OD 630mm 0

Profilo che taglia effetto di CNCXG600-V











Informazioni di ordine

Codice di ordine CNCXG600-V
Imballaggio Caso e pallet di legno
Dimensione d'imballaggio 2200*5200*2000mm
Peso d'imballaggio 5000Kg
Termine di consegna 30 giorni dopo il pagamento
