Bottoni sulla metropolitana della maniglia alla testa per saldare dello Metropolitana-strato con l'alimentazione della saldatura di CC di GTAW
Dettagli del prodotto
| Nome: | Macchine per saldare fogli da tubo a tubo | Modello: | TTS-30 |
|---|---|---|---|
| Dose eccessiva di tubo: | 12-76 mm | Cuttent di saldatura: | 315A |
| Tipo di saldatura: | TIG/GTAW | potenza di ingresso: | 380 V |
| Tipo di tubo: | Tubo sporgente o tubo a scarico | Gas protettivo: | L'argon |
| Evidenziare |
Manuale di controllo del pulsante montato,Saldatura a corrente continua di fogli di tubi GTAW,TTS-30 testa di saldatura compatta |
||
Descrizione di prodotto
Testa di saldatura tubo-tubo con sorgente di saldatura DC GTAW
Modello: TTS-30
Applicazione:
Questa testa di saldatura è una testa di saldatura TIG appositamente progettata per eseguire saldature tubo-tubo, adatta per acciaio al carbonio, acciaio inossidabile, principalmente per connessioni di tubi sporgenti, a filo e rientranti con o senza apporto di filo.
Per saldature che richiedono l'aggiunta di filo di apporto, è possibile montare un alimentatore di filo opzionale sulla testa di saldatura. Una bobina di filo standard, montata direttamente sulla testa, fornisce un'alimentazione del filo precisa e positiva, non possibile con alimentatori montati a terra.
Queste teste di saldatura portano la produttività e la precisione ripetitiva della saldatura automatica alla fabbricazione e riparazione di generatori di vapore e scambiatori di calore.
Questa macchina è ampiamente applicata in
- Saldatura tubi scambiatori di calore tubolari
- Saldatura tubo-tubo caldaia
- Saldatura tubo sporgente
- Saldatura tubo a filo
Caratteristiche
- Mandrino pneumatico espandibile per un facile posizionamento
- Alta precisione con prestazioni rapide e accurate, adatta per piccoli scambiatori di calore
- Controllo AVC automatico con funzione on e off per regolazioni manuali
- Testa di saldatura TIG raffreddata ad acqua, facile da cambiare o regolare il tungsteno
- Alimentazione filo integrata per estremità di tubo incassate, sporgenti o a filo
- Pulsanti sulla maniglia per un facile utilizzo
- Utilizza una guida localizzata per l'autocentratura delle saldature da 19-76 mm OD
- Sorgente di alimentazione consigliata OBT-315
Specifiche
| Modello | TTS-30 |
| Materiale | Acciaio al carbonio, Acciaio inossidabile |
| Tipo di connessione | Tubo sporgente o tubo a filo |
| Processo di saldatura | TIG/GTAW |
| OD tubo (mm) | 19-76 |
| Angolo torcia di saldatura | 0-30 |
| OD tungsteno (mm) | 1.6-2.4 |
| Diametro filo di saldatura (mm) | Φ0.8mm/Φ1.0 mm |
| Velocità massima di alimentazione del filo | 2200 mm/min |
| Saldatura oscillante | Sì |
| Rotazione | Rotazione libera a 360° con reset automatico; saldatura in tutte le posizioni |
| Velocità di rotazione (rpm) | 0.37-5.58 rpm |
| Gas protettivo | Argon |
| Raffreddamento | Acqua |
| Lunghezza cavo | 6m |
| Dimensioni principali (mm) | |
| Peso (kg) | 9 kg |
Specifiche sorgente di alimentazione
| Modello | OBT-315 |
| Sorgente di saldatura | Panasonic YC-315TX |
| Tipo di sorgente di alimentazione | Inverter |
| Corrente di saldatura | 5-315 A |
| Ciclo di lavoro | 315 A / 60%, 250 A / 95%, 244 A / 100% |
| Tensione di ingresso | AC380V ± 10 % 50/ 60 Hz |
| Potenza totale | 8.3 kVA |
| Raffreddamento | Sistema di raffreddamento ad acqua integrato |
| Display | Schermo touch da 7" |
| Archiviazione programmi | 80 |
| Classe di isolamento | F |
| Classe di protezione | IP21 |
| Peso | 120 kg |
| Dimensioni | 740 x 520 x 910 |
Immagini dettagliate
Tubo sporgenteMacchina per saldatura tubo-tubo

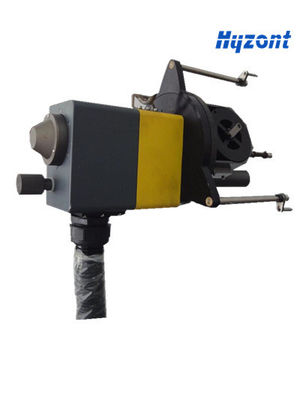

Testa di saldatura TIG TTS-30 per macchina per saldatura tubo-tubo
Sorgente di saldatura TIG OBT-315 per macchina per saldatura tubo-tubo
Informazioni sull'ordine
| Codice ordine | K-31580-P |
| Imballaggio | Flight case |
| Dimensioni imballaggio | 550 x 500 x 400 mm |
| Peso imballaggio | 15 kg + 130 kg (Sorgente di saldatura OBT-315) |
| Tempi di consegna | 15 giorni dopo il pagamento |
