MIG / MAG Trattore di saldatura orbitale 150-3000mm tubo OD grande saldatura automatica

KA-H10 Trattore per saldatura orbitale MIG/MAG per tubi di grande diametro OD da 150-3000 mm, trattore per saldatura automatica

I carrelli automatici per saldatura a CO2 sono ampiamente utilizzati nella cantieristica navale, nella costruzione di ponti, nella produzione di locomotive, nelle strutture in acciaio e nell'industria petrolchimica, e sono adatti per la saldatura di varie strutture come nervature di rinforzo, piastre di nervatura, intersezioni e travi scatolate. I loro principali vantaggi includono:
Riduzione dell'intensità del lavoro e miglioramento dell'ambiente di lavoro
Miglioramento dell'efficienza lavorativa di 1,5 volte rispetto alla saldatura manuale
Eliminazione dei difetti di saldatura causati da fattori umani: il tasso di difettosità dell'operazione manuale è generalmente intorno al 20%, mentre i carrelli automatici per saldatura mantengono una qualità di saldatura costante. I loro benefici complessivi sono quindi quasi il 200% superiori alla saldatura manuale
Alto grado di automazione garantisce una qualità di saldatura stabile
Nessuna necessità di operatori altamente qualificati

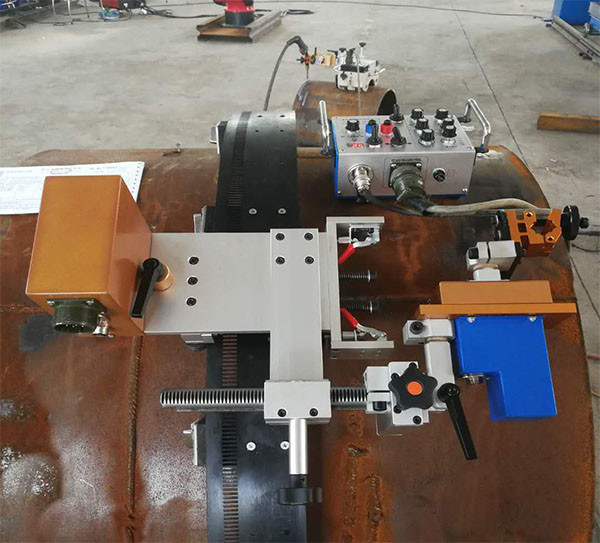

Il KA-H10 è una macchina per saldatura su cingoli azionata da ingranaggi e cremagliere, ampiamente utilizzata per saldature di testa orizzontali e verticali, particolarmente adatta per la saldatura di lamiere medie e spesse e la saldatura circonferenziale di tubi di grande diametro. Regolando la posizione e l'angolazione della torcia di saldatura, è possibile eseguire anche saldature d'angolo, saldature orizzontali, saldature sopratesta e altre posizioni. Il corpo del carrello, l'oscillatore e il pannello di controllo sono unità separate, e la saldatura viene eseguita mentre la macchina si muove sul cingolo. Il cingolo è fissato al pezzo tramite potenti magneti, rendendo l'installazione e la rimozione facili.
Caratteristiche
1) Il KA-H10 realizza varie posizioni di saldatura come saldatura verticale, orizzontale e circonferenziale.
2) Dotato di funzione di oscillazione lineare. La modalità di oscillazione, l'ampiezza dell'oscillazione, la velocità dell'oscillazione, la posizione centrale dell'oscillazione e il tempo di permanenza a sinistra e a destra sono tutti regolabili.
3) La velocità di spostamento è visualizzata digitalmente.
4) Per prevenire sottosquadri e fusioni incomplete durante la saldatura oscillante, è possibile regolare il tempo di permanenza a sinistra e a destra alle estremità dell'oscillazione.
5) Quando la saldatura si arresta, la torcia di saldatura ritorna automaticamente alla posizione centrale del cordone di saldatura.
6) Dotato di funzione di arresto automatico dell'arco.
7) Dotato di funzioni di regolazione della corrente e della tensione e funzione di avanzamento del filo a impulsi.
8) Dispone di una funzione di ritorno rapido. La configurazione standard fornisce un cingolo da 1,8 m, che è miniaturizzato, leggero e facile da spostare, e le sezioni del cingolo possono essere unite per un uso prolungato.

Applicazioni
Generalmente utilizzato per saldature di testa verticali e orizzontali regolari. Regolando la posizione e l'angolazione della torcia di saldatura, è possibile eseguire anche saldature d'angolo e saldature trasversali

Specifiche

Articolo		Specifiche	Note
Carrello	Alimentazione	220V CA, 50/60Hz
	Dimensioni	500 x355 x 243	L×P×A
	Peso	10,6 kg
	Azionamento	Ingranaggio e cremagliera
	Velocità di spostamento	0-1040 mm/min
	Regolazione torcia di saldatura  range	su/giù	±20 mm
		avanti e indietro	±20 mm
		angolo	360°
		angolo di movimento	±90°
Binario	Installazione	tipo magnetico
	Dimensioni	42×29,3 ×1800	L×A×P
	Materiale	nastro d'acciaio
	Peso	20 kg
Oscillazione	Modello oscillazione
	Velocità oscillazione	0-1520 mm/min
	Range oscillazione	±20 mm
	Tempo di permanenza sinistra-destra	0-2s
	Distanza centrale	±5 mm

Collegamento della macchina

Installazione

(1) Condizioni di installazione:

1. Gli strumenti necessari per la saldatura sono l'alimentatore di saldatura e il dispositivo di avanzamento del filo;

2. Alimentatore di saldatura (220V CA) per lo spostamento e il controllo del carrello;

3. Bombola di gas CO2 per la saldatura;

4. Torcia di saldatura diretta per saldatura automatica a CO2;

5. Strumenti di base per altre attività necessarie;

(2) Metodo di connessione del sistema

1. Installare il cingolo, che deve garantire che la direzione di saldatura del carrello sia parallela alla linea di saldatura

2. Installare il carrello e utilizzare la maniglia di installazione per bloccare le ruote del carrello sul cingolo

3. Installare il filo di saldatura sull'avanzatore del filo e tirarlo fino all'estremità della torcia di saldatura

4. Collegare la porta della torcia di saldatura all'avanzatore del filo

5. Collegare il cavo di alimentazione di controllo alla porta 8P sul pannello di controllo del carrello

6. Collegare il cavo di alimentazione di controllo a 220 CA
