Macchina di taglio a plasma a ossicarburante a grande formato Gantry CNC HZSG5000 4200x12500mm EDGE Connect

Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect
Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect

Grande immagine :  Macchina di taglio a plasma a ossicarburante a grande formato Gantry CNC HZSG5000 4200x12500mm EDGE Connect

Dettagli:
Luogo di origine: Shangai, Cina
Marca: HYZONT
Certificazione: CE / ISO 9001
Numero di modello: HZSG5000
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 insieme
Prezzo: USD 55,800 FOB Shanghai
Imballaggi particolari: Cassa in compensato/avvolta in pellicola, 5300x2300x1890mm, 3650Kg, adatta per la spedizione in cont
Tempi di consegna: 50 giorni dopo l'acconto ricevuto
Termini di pagamento: 100% L/C a vista, T/T
Capacità di alimentazione: 30 set al mese
Contatto

Macchina di taglio a plasma a ossicarburante a grande formato Gantry CNC HZSG5000 4200x12500mm EDGE Connect

descrizione
Tipo di macchina: Macchina da taglio al plasma e ossitaglio CNC di tipo Gantry modello: HZSG5000
Area di taglio efficace: 4200x12500mm Controller CNC: BORDO Connetti
Fonte di energia al plasma: MAXPRO200 Spessore di taglio del plasma: Acciaio dolce senza scorie 20 mm; forare 25 mm; separazione 45mm
Spessore di taglio ossitaglio: 6-120mm Velocità di taglio al plasma: 50-5000mm/min
Velocità di taglio con ossitaglio: 0-800 mm/min Velocità di funzionamento al minimo: 0-12000 millimetri/minuto
Lunghezza binario longitudinale: 14500mm Passo della cremagliera: CP6, grado di precisione 7
Modello di guida: Guida su due lati Servomotore: Servo AC Panasonic A5
Scatola ingranaggi: Scatola ingranaggi SEW tedesca Controllo di altezza: Tensione dell'arco THC + controller di capacità
Software di incastramento: FastCAM Pro PLC: DELTA
Componenti elettrici: SCHNEIDER Potenza in ingresso: Sorgente plasma da 5KW, 50KVA
Tensione di alimentazione: 3x380V/220V 50Hz Distanza di sollevamento della torcia: 200mm
Precisione dell'altezza della torcia: +/-1.0mm Precisione di posizionamento: +/-0,2 mm/10 m
Materiali da taglio: Acciaio tenero, acciaio inossidabile, alluminio Larghezza di taglio effettiva: 4200 mm
Efficace lunghezza di taglio: 12500mm
Evidenziare:

Tavolo da taglio di grande formato 4200x12500 mm

,

Controller CNC EDGE Connect

,

Software di nidificazione automatica FastCAM Pro

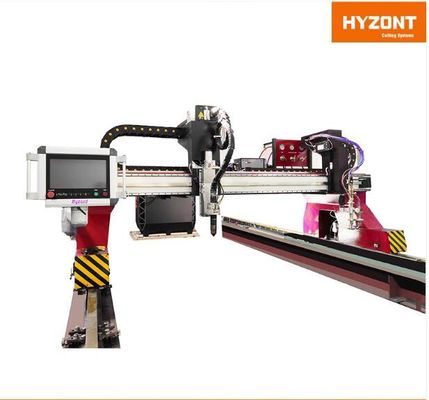

Macchina da taglio a portale CNC per plasma e ossitaglio Hyzont HZSG5000

La HZSG5000 è una macchina da taglio CNC per plasma e ossitaglio di tipo a portale per impieghi gravosi, progettata per la fabbricazione di strutture in acciaio, la costruzione di recipienti a pressione e i cantieri navali. Combina una sorgente plasma MAXPRO200, un controller CNC EDGE Connect e una stazione di taglio a fiamma ossiacetilenica su un unico portale rigido, tagliando acciaio dolce, acciaio inossidabile e alluminio da lamiere sottili fino a 120 mm di spessore.

Perché scegliere la macchina da taglio a portale HZSG5000

  • Tavolo di taglio di grande formato 4200x12500mm - un portale largo e guide lunghe per lavorare lamiere d'acciaio sovradimensionate in un'unica configurazione, ideali per cantieri navali e fabbricazioni pesanti.
  • Controller CNC EDGE Connect - software Phoenix v10, interfaccia macchina EtherCAT e CutPro Wizard per una rapida configurazione da parte di operatori inesperti.
  • Software di nidificazione automatica FastCAM Pro - importazione DXF, pulizia CAD, nidificazione interattiva e automatica, taglio comune e bridging per massimizzare l'utilizzo della lamiera.
  • Processo duale plasma e ossitaglio - plasma MAXPRO200 più torce ossiacetileniche ad accensione automatica coprono un intervallo di spessore da 6 a 120 mm.

Specifiche tecniche

ParametroValore
Tipo di macchinaMacchina da taglio a portale CNC per plasma e ossitaglio
Controller CNC EDGE Connect (Phoenix v10, EtherCAT, console operatore software)
Sorgente di alimentazione al plasma MAXPRO200
Spessore di taglio al plasmaAcciaio dolce senza scorie 20 mm (3/4"); penetrazione 25 mm acciaio dolce / 25 mm acciaio inossidabile; separazione 45 mm acciaio dolce / 45 mm acciaio inossidabile
Velocità di taglio al plasma50-5000 mm/min
Spessore di taglio ossitaglio6-120 mm
Velocità di taglio ossitaglio0-800 mm/min
Distanza di sollevamento torcia200 mm
Velocità di marcia a vuoto0-12000 mm/min
Errore di impostazione della velocità≤±5%
Precisione del controller di altezza torcia≤±1.0 mm
Precisione linea longitudinale±0.2 mm / 10 m
Precisione lato±0.5 mm (1000x1000 mm)
Errore diagonale±0.5 mm
Errore di ritorno al punto base±0.2 mm
Errore punto di intersezione±0.5 mm

Componenti meccanici ed elettrici

ComponenteSpecifiche
Guida longitudinaleGuida pesante con cremagliera e pignone, materiale U71Mn, capacità di carico ≥10T/m, resistenza alla trazione ≥883 MPa
Guida orizzontaleGuida a vite a ricircolo di sfere, torcia trasmessa da cinghia in acciaio
CremaglieraGrado di precisione 7, passo CP6, precisione di lavorazione 0.02 mm
Modello di azionamentoAzionamento a doppio lato

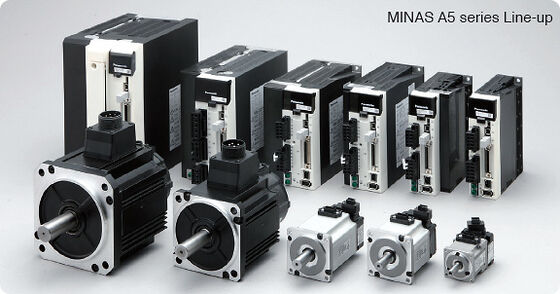

ServomotoriServomotore AC Panasonic A5 (20 bit/giro, 1.04 milioni di impulsi, risposta 2.0 kHz, IP67, bassa coppia di cogging)

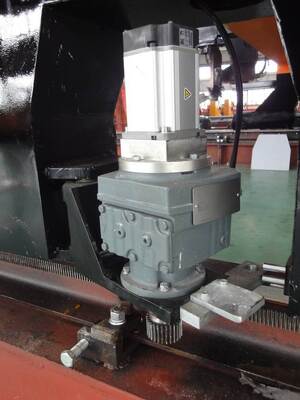

RiduttoreRiduttore SEW Germania, alta torsione in uscita, basso rumore

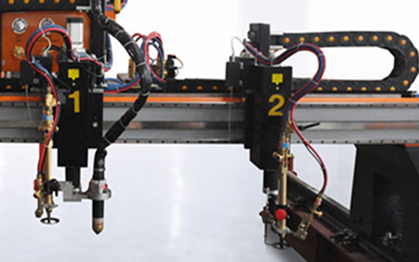

Supporto torcia di taglio2 set
Torcia al plasma MAXPRO200 ×1, con dispositivo anticollisione
Torce ossiacetileniche2 set, accensione automatica ×2
Controller di altezzaTHC al plasma a tensione d'arco ×1, controller di altezza torcia capacitivo ×2
Torcia di marcaturaTorcia di marcatura a polvere di zinco ×1
PLC / componenti elettriciDelta PLC, componenti elettrici Schneider

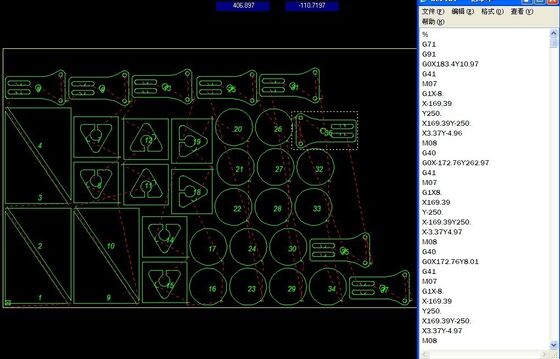

Software di nidificazioneFastCAM Pro (Australia), importazione DXF, nidificazione automatica, output NC
Alimentazione cavi/tubiPedana

Condizioni di lavoro

ArticoloValore
Tensione/frequenza di alimentazione3×380V±10% / 50Hz, 220V±10% / 50Hz
Potenza assorbita5 KW
Potenza sorgente plasma50 KVA
Pressione ossigeno di taglio0.5-0.8 MPa
Pressione ossigeno pre-riscaldamento0.4-0.6 MPa
Pressione gas0.05-0.1 MPa
Tipo di gasPropano / Acetilene / GPL
Temperatura ambiente0-50 °C
Umidità relativa<90% senza condensa

Capacità di taglio effettiva

ArticoloValore
Area di taglio effettiva4200x12500mm
Larghezza di taglio effettiva4200 mm
Lunghezza di taglio effettiva12500 mm
Lunghezza guida longitudinale14500mm
Lunghezza guida orizzontale5000 mm

Corpo macchina e struttura

Il corpo macchina è una struttura saldata a scatola lavorata da fresatrici CNC e alesatrici CNC, quindi temprata e verniciata in cabina di verniciatura. Il doppio azionamento adotta una struttura simmetrica per un'eccellente rigidità e resistenza, garantendo una lunga durata con un'altissima precisione. Il movimento orizzontale della torcia è trasmesso da una cinghia in acciaio per un movimento fluido e silenzioso.

Software: EDGE Connect & FastCAM Pro

EDGE Connect con il software Phoenix v10 offre la configurazione CutPro Wizard, una console operatore software su schermo, pannelli di monitoraggio del processo configurabili e comunicazione integrata con il controllo dell'altezza della torcia e del plasma per una qualità di taglio esperta. Il software di nidificazione FastCAM Pro importa file DXF, esegue la pulizia CAD, la nidificazione interattiva e automatica, il taglio comune e il bridging, e genera codice NC per diversi controller.

Immagini del prodotto

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Termini commerciali

ArticoloValore
PrezzoUSD 55.800 FOB Shanghai
Tempo di produzione50 giorni dal ricevimento dell'acconto
Termini di pagamento100% L/C a vista
Pacchetto5300×2300×1890 mm / 3650 Kg
Installazione e formazione1 tecnico circa 10 giorni, USD 200/giorno
Validità30 giorni

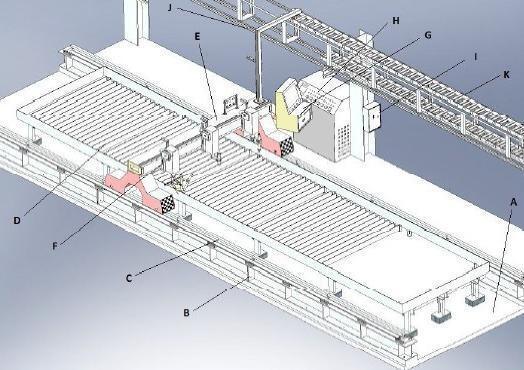

Nota: per la macchina da taglio a portale, questa offerta esclude la fondazione per l'installazione delle guide, il tavolo di taglio e il supporto per la pedana. L'acquirente riceverà set completi di disegni di installazione al ricevimento dell'acconto.
