Macchina per il taglio di profili di tubi tondi di grande diametro al plasma, torcia a smusso 3D, carico 6000Kg

Large Diameter Round Pipe Plasma Profile Cutting Machine 3D Bevel Torch 6000Kg Loading
Large Diameter Round Pipe Plasma Profile Cutting Machine 3D Bevel Torch 6000Kg Loading Large Diameter Round Pipe Plasma Profile Cutting Machine 3D Bevel Torch 6000Kg Loading Large Diameter Round Pipe Plasma Profile Cutting Machine 3D Bevel Torch 6000Kg Loading Large Diameter Round Pipe Plasma Profile Cutting Machine 3D Bevel Torch 6000Kg Loading Large Diameter Round Pipe Plasma Profile Cutting Machine 3D Bevel Torch 6000Kg Loading Large Diameter Round Pipe Plasma Profile Cutting Machine 3D Bevel Torch 6000Kg Loading Large Diameter Round Pipe Plasma Profile Cutting Machine 3D Bevel Torch 6000Kg Loading Large Diameter Round Pipe Plasma Profile Cutting Machine 3D Bevel Torch 6000Kg Loading Large Diameter Round Pipe Plasma Profile Cutting Machine 3D Bevel Torch 6000Kg Loading

Grande immagine :  Macchina per il taglio di profili di tubi tondi di grande diametro al plasma, torcia a smusso 3D, carico 6000Kg

Dettagli:
Luogo di origine: Shangai, Cina
Marca: HYZONT
Certificazione: CE / ISO 9001
Numero di modello: CNCXG1200-V
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 insieme
Prezzo: CNY 835,000 FOB Shanghai
Imballaggi particolari: Custodia in legno, spedizione con un contenitore pieno da 20 GP
Tempi di consegna: Entro 60 giorni contro pagamento anticipato
Termini di pagamento: 30% contro il PI, saldo 70% prima della consegna
Capacità di alimentazione: 10 set al mese
Contatto

Macchina per il taglio di profili di tubi tondi di grande diametro al plasma, torcia a smusso 3D, carico 6000Kg

descrizione
Tipo di macchina: Macchina per il taglio al plasma di profili di tubi tondi CNC a 5 assi Modello: CNCXG1200-V
Diametro del tubo (DE): 500-1050 mm Lunghezza del tubo: 12000mm
Modalità di taglio: Taglio del plasma Spessore di taglio del plasma: 1-25 mm (taglio smusso 22 mm)
Fonte di energia al plasma: Sorgente plasma ad alta potenza da 12000 W Torcia per taglio al plasma: Cannello per taglio di profili al plasma 3D
Sensore di altezza: Sensore di altezza fotoelettrico, risposta 0,1 s Sistema di controllo: Sistema di controllo CNC di tipo bus (bus di campo Ethernet industriale)
Sistema operativo: Sistema operativo di controllo industriale Display: Touch screen antideflagrante da 19 pollici
Software: Software di controllo della versione inglese Autobus di campo: Bus di campo Ethernet industriale
Numero dell'asse: Più di 6 Moduli I/O: Moduli I/O bus
unità periferica: USB x4, RS232/485, Ethernet Mandrino per tubi: Mandrino concentrico manuale a 3 griffe con sollevamento/abbassamento automatico
Capacità di carico massima: 6000 kg Velocità di rotazione del tubo: 0-10000mm/min
Errore di spostamento: 0,2 mm/1000 mm Peso netto: 5000KG
Servomotore: Servo CA ad alta precisione Scatola ingranaggi: Scatola ingranaggi di precisione importata
refrigeratore d'acqua: raffreddatore d'acqua industriale
Evidenziare:

Cannello per taglio di profili al plasma 3D

,

Mandrino concentrico per tubi a 3 griffe

,

Capacità di carico del tubo 6000Kg

Macchina per il taglio di profili di plasma per tubi rotondi CNC di grande diametro

Questa macchina di taglio a plasma per tubi rotondi è un sistema CNC a 5 assi progettato per il taglio di tubi circolari con diametri da 500 mm a 1050 mm e lunghezze fino a 12000 mm.di potenza superiore a 1000 W, una torcia per il taglio di profili plasmatici 3D e un sensore di altezza fotoelettrico, esegue il taglio retto e conicale, il taglio di fori, la giunzione in T, i rami e i profili a gomito (giunzione di gamberetti) sull'acciaio al carbonio,tubi di acciaio inossidabile e altri tubi metallici, tagliando uno spessore di parete di 1-25 mm.

Perché scegliere questa macchina rotonda per il taglio del profilo di plasma

  • Torcia per il taglio del profilo plasmatico 3D- esegue il taglio delle estremità dei tubi, il taglio delle fori, i profili a T, a rami e a gomito con coniatura verticale e orizzontale.
  • 3 mascelle di tubo concentrico- il ruoto concentrico manuale a 3 mascelle con funzione automatico su/giù tiene saldamente il tubo dal diametro di 500 mm al diametro di 1050 mm.
  • Capacità di carico del tubo 6000 kg- il supporto di supporto per lavori pesanti e la struttura per la manipolazione di tubi per pareti pesanti per la fabbricazione in officina.
  • Movimento di precisione- errore di movimento di 0,2 mm/1000 mm con servo a corrente alternata ad alta precisione e cambio di marcia importato per tagli di profilo precisi.

Specifiche tecniche

ParametroValore
Tipo di macchinaMacchine per il taglio a plasma di tubi rotondi CNC a 5 assi
Diametro del tubo (OD)500-1050 mm
Lunghezza del tubo (lunghezza del binario della torcia)12000 mm
Modalità di taglioTaglio a plasma
Spessore di taglio del plasma1-25 mm (taglio di camfer 22 mm)
Fonte di alimentazione a plasma12000W fonte di plasma ad alta potenza
Torcia di taglio a plasmaTorcia per il taglio del profilo plasmatico 3D
Sensore di altezzaSensore fotoelettrico di altezza, velocità di risposta di 0,1 secondi
Sistema di controlloSistema di controllo CNC di tipo bus (bus di campo Ethernet industriale)
Sistema operativoSistema operativo di controllo industriale
Visualizzazione19 pollici schermo larghe con schermo touch a prova di esplosione
SoftwareSoftware di controllo della versione inglese
Modalità bus di campoBus di campo Ethernet industriale
Numero dell'assePiù di 6
I/OModuli I/O di bus
PerifericoUSB x4 (USB3.0 x1), porta seriale RS232/485, Ethernet
Fabbricazione a partire da prodotti di cui all'allegato IIManuale 3 mascelle di scatto concentrico con funzione automatico su e giù
Capacità di carico massima6000 chili.
Velocità di rotazione del tubo0-10000 mm/min
Errore di spostamento0.2 mm / 1000 mm
Peso netto5000 kg

Ricambi chiave

ParteSpecificità
Chuck!3 manicotti, 1 set
supporto del tubosupporto
Motore motoreServomotore a corrente alternata ad alta precisione
Sistema di controllo della guidaServo driver a corrente alternata ad alta precisione
Riduzione della scatola di cambioConnessione di precisione importata
Sensore di altezza della torciaSensore di altezza della torcia al plasma, 1 set
Fonte di alimentazione a plasma12000W, 1 set
Torcia di taglio a plasmaTorcia per il taglio del profilo plasmatico 3D, 1 set
Caldaio ad acquaFrigoriferi industriali, 1 set

Capacità di taglio del profilo del tubo

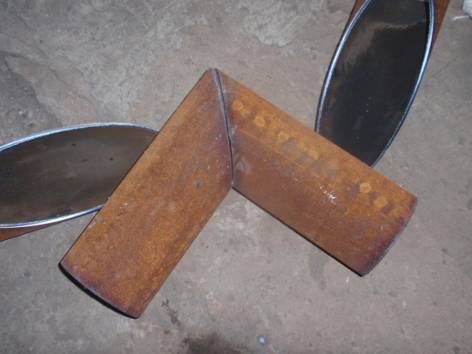

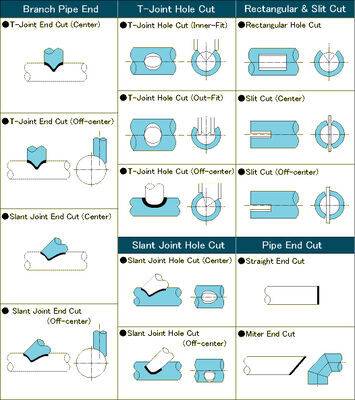

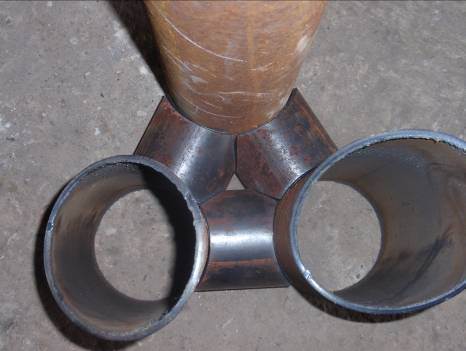

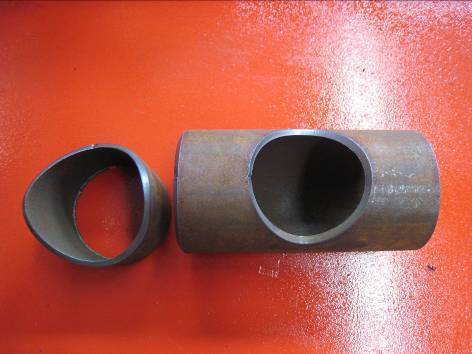

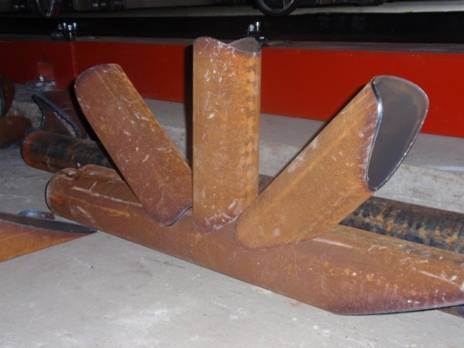

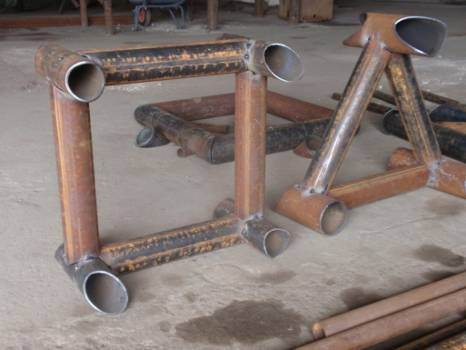

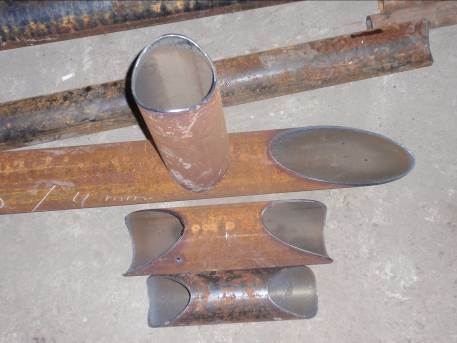

Taglio della punta del tubo (taglio della punta retta, taglio della punta della mitra), taglio a tre rami, taglio del foro, taglio della giunzione in T (adatta all'interno, all'esterno, fuori dal centro), taglio del tubo di ramificazione, taglio della punta della giunzione in T (centro / fuori dal centro),taglio della punta dell'articolazione inclinata (centro / fuori centro), scanalatura, taglio di fori rettangolari, taglio a fessura (centro / fuori centro), taglio a incrocio obliquo, taglio di fori a giunzione inclinata (centro / fuori centro), taglio a rami multipli, taglio a profili multi rami,Taglio a rami e a estremità di rami, taglio a croce di tubo anulare, taglio a gomito (articolazione di gamberetti).

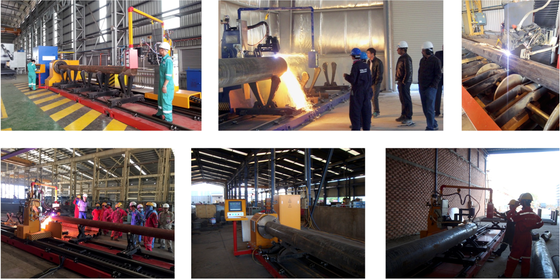

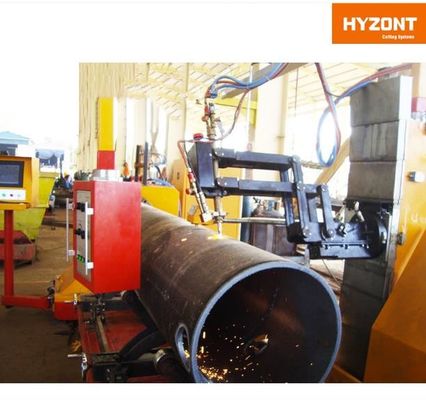

Immagini del prodotto

CNC round pipe plasma profile cutting machine

CNC round pipe plasma profile cutting machine

CNC round pipe plasma profile cutting machine

CNC round pipe plasma profile cutting machine

CNC round pipe plasma profile cutting machine

CNC round pipe plasma profile cutting machine

CNC round pipe plasma profile cutting machine

CNC round pipe plasma profile cutting machine

CNC round pipe plasma profile cutting machine

Condizioni commerciali

ArticoloValore
Prezzo unitarioCNY 835.000 FOB Shanghai
Validità45 giorni
Tempo di produzioneEntro 60 giorni contro pagamento anticipato
Termine di pagamento30% contro il PI, 70% di saldo prima della consegna della macchina
ImballaggioCassa di legno, spedizione in un contenitore pieno 20GP
